Series FX

  • Series FX
  • Series FX
  • Series FX
  • Series FX
제품소개

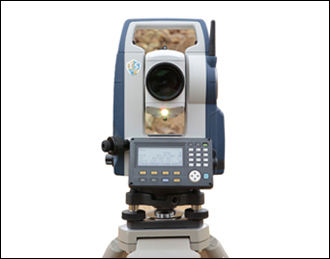

  • 우수한 기능의 새로운 토탈 스테이션 FX Series
  • Functional X-ellence Station
제품특징

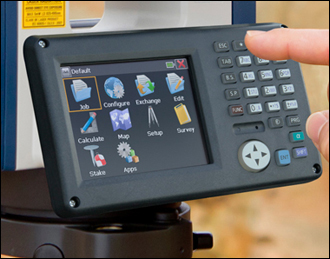

  • Windows CE가 탑재된 가볍고 컴팩트한 토탈 스테이션 : 완전히 새로운 온보드 어플리케이션 “MAGNETTMField” 가 기본 설치되어 있습니다.
  • MAGNETTM : 정확한 포지셔닝을 위한 클라우드 기반의 솔루션입니다. 현장과 사무실 간의 끊김 없는 데이터 연결을 위해 “클라우드”를 사용하였습니다.
  • RED-tech 기술의 무타겟 EDM
  • 장거리 데이터 통신
  • 향상된 각도 측정 시스템
  • 장시간 지속 배터리
  • 방수성과 견고성, 그리고 사용자 친화적
제품사양
망원경
모델 FX-101 FX-102 FX-103 FX-105 FX-107
배율/분해력 30x/2.5" 30x/3.5"
측각부
모델 FX-101 FX-102 FX-103 FX-105 FX-107
최소표시 0.5/1" 1"/5"
정밀도 1" 2" 3" 5" 7"
이중측 보정기/고리메이션 보정 이중측 액체 경사 센서, 작업범위 ±6' / 고리메이션 보정 가능
측거부
모델 FX-101 FX-102 FX-103 FX-105 FX-107
측정 범위
(보통 조건)
무타겟 0.3에서 500m
반사시트 RS90N-K : 1.3에서 500m
RS50N-K : 1.3에서 300m
RS10N-K : 1.3에서 100m
미니 프리즘 CP01 : 1.3에서 2,500m
OR1PA : 1.3에서 500m
1소자프리즘 1.3에서 4,000m / 좋은 조건에서 : 5,000m
3소자프리즘 5,000m 까지 / 좋은 조건에서 : 6,000m까지
정밀도 무타겟 (3 + 2ppm x D)mm
반사시트 (3 + 2ppm x D)mm
AP/CP프리즘 (2 + 2ppm x D)mm
운영체제, 인터페이스와 데이터 처리
모델 FX-101 FX-102 FX-103 FX-105 FX-107
운영체제 / 어플리케이션 마이크로소프트 윈도우 CE 6.0 / 마그넷 필드
컨트롤 화면 위치 양면 단면
데이터저장 내장 메모리 약 500MB 내장 메모리(프로그램 파일 용 메모리 포함)
플러그-인 메모리 약 USB 플래쉬 메모리 (최대 8GB)

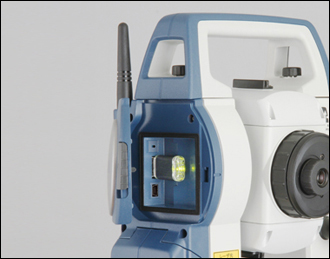

인터페이스 Serial RS0232C, USB2.0(Type A / 미니 B)
일반
모델 FX-101 FX-102 FX-103 FX-105 FX-107
방진방수 IP65
작업온도 -20 에서 +50℃
핸들 포함 규격 양면 : W191 x D190 x H348mm(W7.5 x D7.5 x H13.7)
단면 : W191 x D174 x H348mm(W7.5 x D6.9 x H13.7)
배터리 및 삼각대 포함 무게 약 5.7kg
전원공급
모델 FX-101 FX-102 FX-103 FX-105 FX-107

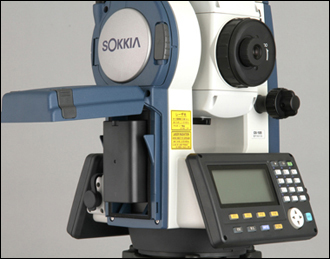

배터리 분리 가능한 BDC70 Li-ion 충전식 배터리
작업시간
(20℃)
BDC70 약 20시간
외장 배터리(옵션) BDC60 : 약 24시간, BDC61 : 약 49시간
